Schaft-Schruppfräser mit eingelöteten Hartmetall-Zähnen

K 10
oder P 25



F 116 Z Spiralwinkel 20 °

Ø Dj168 16 20 25 32 36 38 40
Ø dh6 16 25 25 32 32 32 32
L¹ 34 45 50 60 70 80 80
L² 47 59 62 70 80 90 95
L 95 115 118 130 140 150 155
Z 3 4 4 4 4 4 4
ab Ø 36 nur seitliche Spannfläche DIN 1835 B
Schaft-Schruppfräser, MK, mit eingelöteten Hartmetall-Zähnen

K 10
oder P 25



       MK 3 nach DIN 228
ab MK 4 nach DIN 2207 - Mitnahmeflächen

F 116 MK   Spiralwinkel 20 °

Ø Dj16 20 25 28 32 36 40
MK 3 3 3 4 4 4
L¹ 45 50 54 60 60 80
L² 59 74 74 81 81 96
L 145 160 160 213 213 228
Z 4 4 4 4 4 4

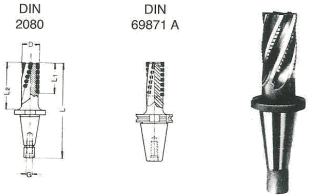

Schaft-Schruppfraser mit eingelöteten Hartmetall-Zähnen, Steilkegel

K 10
oder P 25

Spiralwinkel 20°
F 116 ISO-2080

Ø D 32 40 50 63
ISO 40 40 50 50
L¹ 60 80 100 115
L² 85 115 133 153
L 190 220 275 295
Z 4 4 6 6



F 116 ISO-69871 A

Ø D 40 50 50 63
ISO 40 40 50 50
L¹ 80 100 100 115
L² 112 134 134 154
L 220 220 255 275
Z 4 6 6 6
Bis max. 470 mm Schneidenlänge
